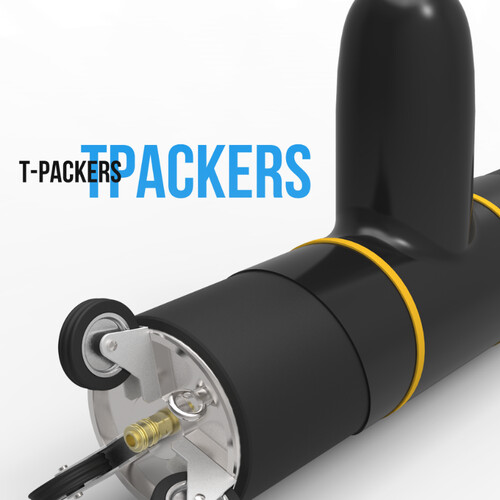

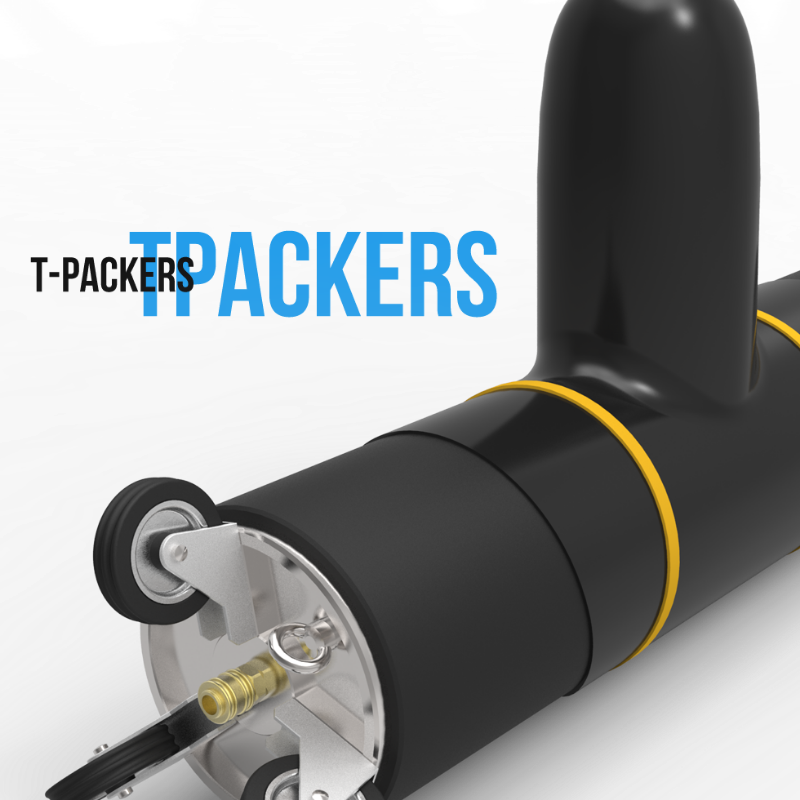

Paker pneumatyczny do kształtek kapeluszowych
Opis
typ |
średnica rury (mm) |
ciśnienie robocze (bar) |
Przepływ (tak/nie) |
Średnica (mm) |
długość cylindra (mm) |
długość całkowita (mm) |
Waga (kg) |
DN 100 |
100 |
2,5 |
nie |
65 |
710 |
900 |
2 |
DN 150 |
150 |
2,5 |
nie |
70 |
800 |
1060 |
4 |
DN 200 |
200 |
2,0 |
tak |
100 |
800 |
1100 |
6 |
DN 200 |
200 |
2,0 |
nie |
100 |
800 |
1080 |
6,5 |
DN 250-300 |
250-300 |
2,0 |
tak |
125 |
800 |
1120 |
11 |
DN 300-400 |
300-400 |
2,0 |
tak |
180 |
800 |
1150 |
15 |
DN 400-600 |
400-600 |
2 |
tak |
280 |
1000 |
1300 |
30 |
DN 500-700 |
500-700 |
2,0 |
tak |
330 |
1000 |
1300 |
32 |
Pakery do montażu kształtek kapeluszowych zostały zaprojektowane do uszczelniania przyłączy do kanału głównego. Pakery te wyposażone są otwory przelotowe, które pozwalają na odpływ wody w czasie prac naprawczych dzięki temu możliwa jest uszczelnianie przyłączy bez konieczności blokowania przepływu w rurociągu.
Do pakera przykręca się kapelusz gumowy na który nakłada się nasączoną żywicą syntetyczną kształtkę kapeluszową. Następnie tak przygotowany paker wprowadza się do rurociągu przy pomocy specjalnego uchwytu mocowanego do robota frezującego. Prace przebiegają pod okiem kamery dzięki której dokładnie lokalizujemy miejsce przyłącza do uszczelnienia. Po wprowadzeniu kształtki kapeluszowej do przyłącza pompujemy sprężonym powietrzem kapelusz gumowy oraz paker dzięki czemu zarówno kształtka jak i paker szczelnie przylegają do przyłącza oraz ścian rury głównej. Po utwardzeniu żywicy kształtka kapeluszowa łączy się trwale z przyłączem oraz rurociągiem. Po ukończeniu procesu spuszczamy powietrze z kapelusza gumowego jak i pakera i wyprowadzamy go z naprawionego rurociągu.
